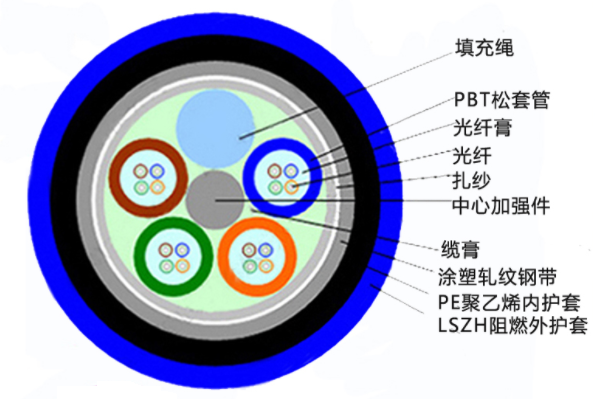

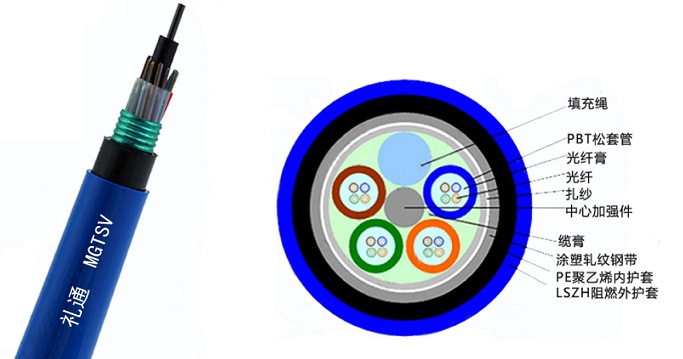

MGTSV光缆结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合物。缆芯的中心是一根磷化钢丝或挤上聚乙烯的钢丝绳，松套管(或填充绳及信号线)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物钢-聚乙烯粘结内护套后，蓝色阻燃PVC护套成缆。

产品特点

1、独特的套管设计，使套管具有良好的柔韧性和抗侧压性能。

2、精确的余长控制和SZ绞成缆工艺，使光缆具有优异的机械和环境性能；全截面阻水。

3、钢带铠装抗侧压性能优良，具有防鼠防弹能力。

 产品参数

1、应用范围：煤矿

2、敷设方式：竖井、巷道

3、允许弯曲半径：敷设时20倍缆径    工作时10倍缆径

4、允许拉力(N)：长期：800 短期：1000

5、允许侧压力(N/100mm): 长期：300 短期：1000

6、使用条件：使用温度（℃): -40～+70

7、抗冲击力(g)：1000 3次 H=1m

8、光缆外径(mm)：9.3～18.8

9、光缆重量(Kg/Km)：70～180

10、光纤数量（芯）：2～144

11、光纤型号：62.5/125um 、50/125um 、 9/125um 、G652 、G655

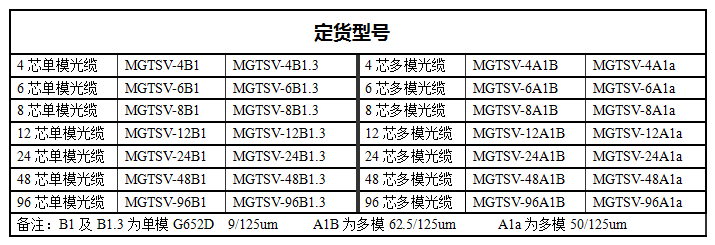

光缆型号
