上海宝钢集团PLC控制系统选用礼通光电GYXTW-8B1单模铠装光缆

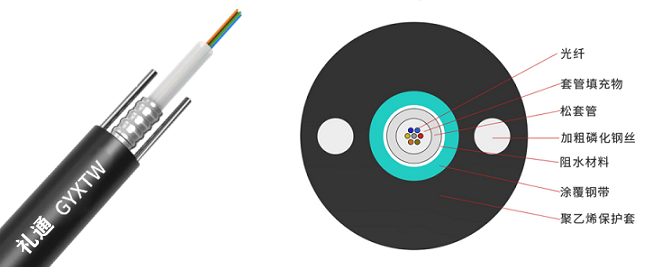

GYXTW光缆是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。

型号解析

GY——通信用室（野）外光缆 X——缆中心管（被覆）结构 T——填充式结构 W——夹带钢丝的钢聚乙烯粘结护套（简称W护套）

产品特点

1:具有很好的机械性能和温度特性，2:松套管材料本身具有良好的耐水解性能和较高的强度，3:管内充以特种油膏，对光纤进行了关键性保护，4:良好的抗压性和柔软性，5:双面涂塑钢带（PSP）提高光缆的抗透潮能力，6:两根平行钢丝保证光缆的抗拉强度，7:外径小、重量轻、容易敷设

适用敷设方式

架空、穿管、穿管可直埋

结构特征

1：中心松套管保护一次涂覆光纤，2：光纤集中在缆的中心；加强件分布在光缆护层中的两侧，3：钢带与缆心之间设有阻水层，4： 双面覆塑皱纹钢带-聚乙烯粘结外护套，5：双钢丝平行加强

性能特点

1： 优良的阻水层，具有良好的抗渗水能力，2：钢带粘接外护套及金属加强，张力性能优良，3：束管中心式设计，光纤在光缆的抗侧向力中所受的影响减至最小

适用范围

适宜用在室外，它持久耐用，能经受的风吹日晒天寒地冻了，外包装厚，主要适用于建筑物之间、以及远程网络之间的互联，用于长途通信、局间通信，较适合南方地区。

技术参数

1：允许弯曲半径：敷设时20倍缆径工作时10倍缆径

2：允许拉力(N)：长期：800 短期：2500

3：允许侧压力(N/100mm): 长期：800 短期：2500

4：使用条件：使用温度（℃): -40～+60

5：抗冲击力(g)：800 3次 H=1m

6：光缆外径(mm)：8.0～11.2

7：光缆重量(Kg/Km)：60～100

8：光纤数量（芯）：2～12

9：光纤型号：62.5/125um、50/125um、9/125um、G652、G655
